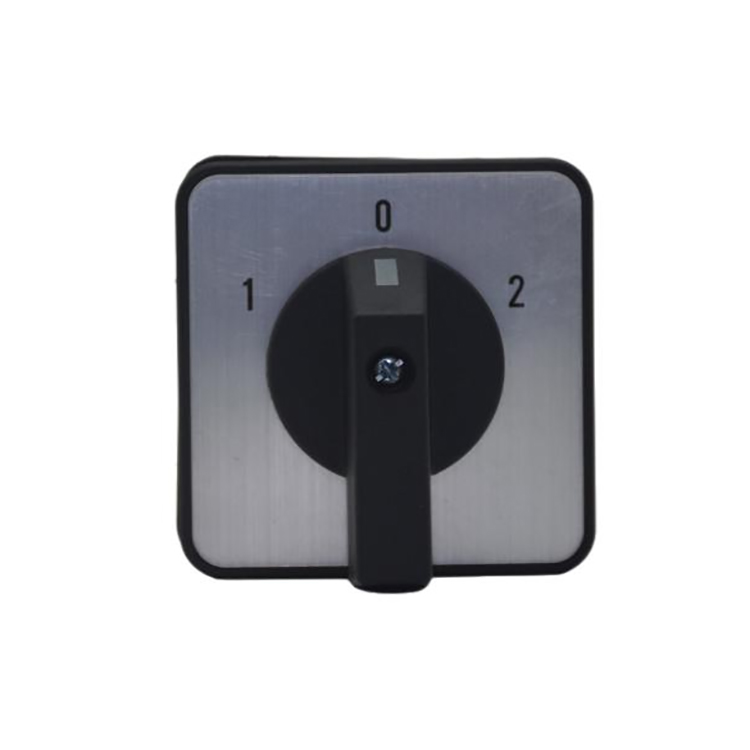

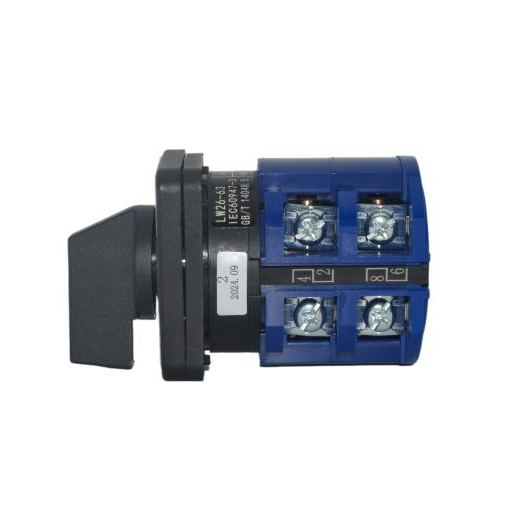

Серия GW28, в основном используемая в сетях переменного тока 50 Гц, номинальное напряжение 440 В и ниже, а также номинальный ток до 315 А, используется для ручного нечастого переключения или отключения цепи для преобразования коробки управления. Они также могут напрямую управлять трехфазными асинхронными двигателями и использоваться для главного командного управления и измерения цепи. Продукция широко используется для замены всех видов переключателей переключения и может использоваться в качестве переключателей управления цепью, переключателей испытательного оборудования, переключателей управления двигателем и главных переключателей, а также сварочных аппаратов с переключателями переключения и т. д. Соответствует стандарту: преобразование главной цепи и переключатель преобразования прямого управления соответствуют Переключатель переключения для главного управления соответствует GB 14048.3, GB14048.5 и IEC60947-3、IEC60947-5-1.

①: Универсальный переключатель

②: Код дизайна

③: Номинальный рабочий ток

④:Количество полюсов

Классификация

1.По использованию:

Переключатель для преобразования главной цепи

Переключатель для прямого управления двигателем

Переключатель передачи для прямого командного управления и измерения

2.По режиму работы:

Тип расположения

Мгновенный тип

Локационный и моментальный тип

3.По контактной системе:

Переключатель резерва локационного типа имеет от 1 до 12 слоев (но только 8 слоев в 63A).

Переключатель мгновенного действия имеет от 1 до 3 слоев.

Переключатель передачи для прямого управления двигателем в основном имеет 1~6 слоев.

4.По углу

30°; 45º; 60º; 90º и т.д.

Условия труда

Температура окружающей среды: ≤ +40℃.

Средняя температура за 24 часа: ≤ 35℃

Нижний предел температуры окружающей среды: ≥ -5℃

Когда максимальная температура достигает +40℃, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность воздуха при относительно низкой температуре, например, влажность 90 % при 20 ℃. Необходимо принять меры по борьбе с конденсацией, которые иногда происходят из-за изменения температуры.

Окружающая среда должна быть чистой, без легковоспламеняющихся и инородных веществ, газов, которые могут повредить изоляцию и металл, а также токопроводящей пыли.

Характеристика

Тонкая обработка, выбор высококачественного материала, гарантия качества.

Высокая прочность, отсутствие деформации, длительный срок эксплуатации.

Малый размер, компактная конструкция, стабильная работа.

С смягчением защиты от риска поражения электрическим током.

Применяемо к станкам, машиностроению, химической промышленности, текстильной промышленности и другим областям.

Технические параметры

Спецификация типа	GW28-20	ГВ28-25	GW28-32	GW28-63	GW28-125
Номинальное напряжение напряжения Ui В	660	660	660	660	660
Обычный ток нагрева Ith A	20	25	32	63	125
Номинальное напряжение Ue В	24 110 240 440	24 110 240 440	240 440	240 440	240 440
Номинальный рабочий ток т.е.
АС-21А ААС-22А А	20 20	25 25	32 32	63 63	100 100
АС-23А А	15 15	22 22	30 30	57 57	90 90
АС-2 А	15 15	22 22	30 30	57 57	90 90
АС-3 А	11 11	15 15	22 22	36 36	75 75
АС-4 А	3.5 3.5	6.5 6.5	11 11	15 15	30 30
АС-15 А	5 4	8 5	14 6
АС-13 А	12 0,4 0,4	20 0,5 0,5
Номинальная мощность управления P
АС-23 кВт	3.7/2.5 3.7/2.5	5.5/3 11/5.5	7,5/4 15/7,5	15/10 30/18.5	30/15 45/22
АС-2 кВт	4 7.5	5.5 11	7.5 15	18,5 30	30 45
АС-3 кВт	3/2.2 5.5/3	4/3 7.5/3.7	5.5/4 11/5.5	11/6   18.5/11	15/7.5 30/13
АС-4 кВт	0,55/0,75 1,5/1,5	1,5/1,1 3/2,2	2.7/1.5 5.5/3	5.5/2.4 7.5/4	6/3   12/5.5

Примечание :

① Нулевая линия заземления

② Числитель номинальной мощности АС-23А, АС-3 и АС-4 3 фазы 3 полюса, знаменатель представляет собой 1 фазу 2 полюса. Кроме того, АС-2 представляет собой 3 фазы и 3 полюса.

Условия установки

Выключатели следует хранить в условиях окружающей среды с ровным загрязнением 3.

Пожалуйста, установите серию GW28 в соответствии с успешным заводом-изготовителем.

Чертеж с размерами
