Переключатель переключения, также известный как комбинированный переключатель, представляет собой плоскость, вращающуюся влево и вправо. Переключатель переключения в основном используется для включения питания в электрической цепи управления станков, играя роль изолирующего источника питания, а также может использоваться в качестве переключателя управления, который напрямую управляет нечастым запуском и остановкой маломощных асинхронных двигателей. Переключатели переключения также доступны в одно-, двух- и трехполюсном исполнении.

Переключатель представляет собой коммутационное устройство, которое может использоваться для двух или более источников питания или преобразования нагрузки. Переключатель состоит из многосекционных контактов и в основном используется в электрооборудовании для нечастого включения и выключения цепей, соединения питания и нагрузки, измерения трехфазного напряжения и управления прямым и обратным вращением и пуском звезда-треугольник асинхронных двигателей малой мощности. Эти части скреплены болтами как единое целое.

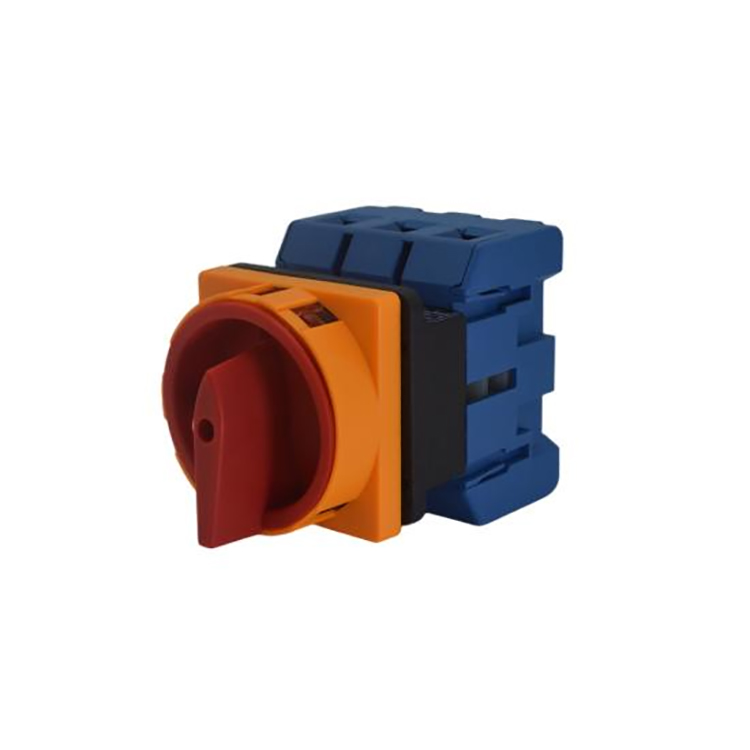

Универсальный поворотный переключатель, 3 полюса, 3 фазы, 3НО поворотный кулачковый выключатель питания, выключатель нагрузки 440 В-(80 А)

①Универсальный переключатель

②Код дизайна

③Номинальный рабочий ток

④Количество полюсов

Операция

◆ Переключатель приводит в действие вал и кулачок, чтобы замыкать или размыкать контакт с помощью своей ручки. Форма его кулачка различна. Таким образом, когда ручка находится в разных положениях, контакты различны, чтобы достичь цели схемы преобразования.

◆Рабочие положения ручки переключателя обозначены углами. Различные типы переключателей имеют различные контакты.

Структура

◆Переключатель состоит из нескольких групп рабочих машин, позиционирующего устройство, контактной системы, вращающегося вала, рукоятки и других компонентов.

◆Контактный переключатель, мостовая конструкция с разрывом контакта, находится в изолированном основании. Подвижный контакт устанавливается так, чтобы автоматически регулироваться стилем, чтобы обеспечить, чтобы контакт мог замыкаться и разомкнут одновременно. Кроме того, статический контакт установлен в гнезде контакта. При использовании он полагается на кулачок и кронштейн для работы и управления замыканием и размыканием контакта.

Характеристика

Тонкая обработка, выбор высококачественного материала, гарантия качества.

Высокая прочность, отсутствие деформации, длительный срок эксплуатации.

Малый размер, компактная конструкция, стабильная работа.

С смягчением защиты от риска поражения электрическим током.

Применяемо к станкам, машиностроению, химической промышленности, текстильной промышленности и другим областям.

Conditions of Labour

Температура окружающей среды: ≤ +40℃.

Средняя температура за 24 часа: ≤ 35 ℃.

Нижний предел температуры окружающей среды: ≥ -5℃

Когда максимальная температура достигает +40℃, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность воздуха при относительно низкой температуре, например, влажность 90 % при 20 ℃. Необходимо принять меры по борьбе с конденсацией, которые иногда происходят из-за изменения температуры.

Окружающая среда должна быть чистой, без легковоспламеняющихся и инородных веществ, газов, которые могут повредить изоляцию и металл, а также токопроводящей пыли.

Технические параметры

Модель	ГВ30-25(20)	GW30-32	GW30-40	GW30-63	GW30-80	GW30-100
Номинальный ток нагрева    Ith A	25(20)	32	40	63	80	100
Номинальное напряжение Ue В	240 440	240 440	240 440	240 440	240 440	240 440
АС-21А А/КВТ	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
АС-22А А/КВТ	20/- 20/	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
АС-23А А/КВТ	15/4     15/7.5	22/5.5     22/11	30/7.5   30/15	43/11   43/22	57/18.5 57/30	70/22 70/37
АС-3 А/КВТ	11,7/3 11,7/5,5	15/4    15/7.5	22/7.5   22/11	36/11    36/18.5	43/15 43/22	57/18.5   57/30

Чертеж с размерами
