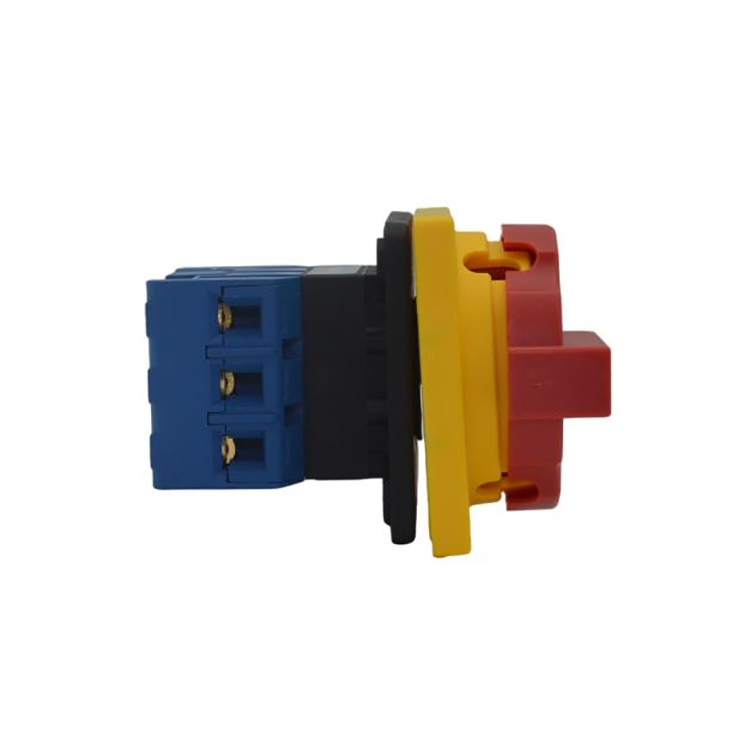

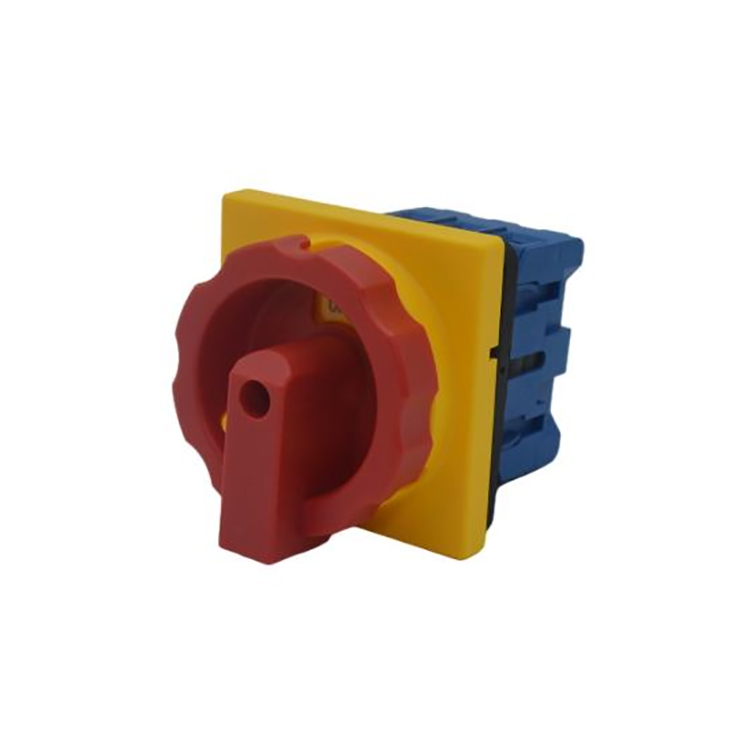

GW30-32 Универсальный переключатель 2 положения 3 фазы 32A Панель поворотная и переключатель нагрузки фиксирующие переключатели

GW30-32 Универсальный переключатель 2 положения 3 фазы 32A Панель поворотная и переключатель нагрузки фиксирующие переключатели

Название продукта: выключатель нагрузки
Тип привода: поворотный
Напряжение изоляции: 690 В
Номинальный тепловой ток: 25 А/32 А/40 А/63 А/80 А/100 А
Тип тока: переменный ток 50 Гц
Рабочее напряжение: 440 В
Материал корпуса: огнестойкий пластик
Количество положений: 3/4 положения
Тип разъема: винтовой
Количество положений главного контакта: ВКЛ/ВЫКЛ 2 положения
Характеристики: небольшой размер, компактная конструкция, изысканный выбор материалов, хорошая изоляция, функция защиты пальцев и безопасность.
Номинальная работа: 8-часовая рабочая система/прерывисто-периодическая рабочая система с рабочей частотой 30 раз/ч.
Электрический срок службы: 10000 раз для AC-23, 6000 раз для AC-3 и 2000 раз для вспомогательных контактов.
Место происхождения: Чжэцзян, Китай.
Применение: различные станки, подъемные механизмы, электрооборудование и машины, а также применение различного промышленного оборудования автоматизации.

Поделиться с:

Переключатель переключения, также известный как комбинированный переключатель, представляет собой плоскость, вращающуюся влево и вправо. Переключатель переключения в основном используется для включения питания в электрической цепи управления станков, играя роль изолирующего источника питания, а также может использоваться в качестве переключателя управления, который напрямую управляет нечастым запуском и остановкой маломощных асинхронных двигателей. Переключатели переключения также доступны в одно-, двух- и трехполюсном исполнении. Переключатель представляет собой коммутационное устройство, которое может использоваться для двух или более источников питания или преобразования нагрузки. Переключатель состоит из многосекционных контактов и в основном используется в электрооборудовании для нечастого включения и выключения цепей, соединения питания и нагрузки, измерения трехфазного напряжения и управления прямым и обратным вращением и пуском звезда-треугольник асинхронных двигателей малой мощности. Эти части скреплены болтами как единое целое. Универсальный поворотный переключатель, 3 полюса, 3 фазы, 3НО поворотный кулачковый выключатель питания, выключатель нагрузки 440 В-(80 А)

①Универсальный переключатель ②Код дизайна ③Номинальный рабочий ток ④Количество полюсов

Операция

◆ Переключатель приводит в действие вал и кулачок, чтобы замыкать или размыкать контакт с помощью своей ручки. Форма его кулачка различна. Таким образом, когда ручка находится в разных положениях, контакты различны, чтобы достичь цели схемы преобразования. ◆Рабочие положения ручки переключателя обозначены углами. Различные типы переключателей имеют различные контакты.

Структура

◆Переключатель состоит из нескольких групп рабочего механизма, позиционирующего устройства, контакта, контактной системы, вращающегося вала, рукоятки и других компонентов. ◆Контакт переключателя, мостовая структура с двойным разрывом контакта, находится в изолированном основании. Подвижный контакт спроектирован так, чтобы быть автоматически регулируемым стилем, чтобы гарантировать, что контакт может быть замкнут и разомкнут одновременно. Кроме того, статический контакт установлен в гнезде контакта. При использовании он полагается на кулачок и кронштейн для работы и управления замыканием и размыканием контакта.

Характеристика

Тонкая обработка, выбор высококачественного материала, гарантия качества. Высокая прочность, отсутствие деформации, длительный срок службы. Малый размер, компактная конструкция, стабильная работа. С функцией защиты пальцев от риска поражения электрическим током. Применимо к станкам, машиностроению, химической промышленности, текстильной промышленности и другим областям.

Условия труда

Температура окружающей среды: ≤ +40℃. Средняя температура за 24 часа: ≤ 35℃ Нижний предел температуры окружающей среды: ≥ -5℃ Когда максимальная температура достигает +40℃, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность допускается при относительно низкой температуре, например, влажность 90% при 20℃. Необходимо принять меры для борьбы с конденсацией, которая иногда возникает из-за изменения температуры. Окружающая среда должна быть чистой, без легковоспламеняющихся и опасных веществ, газов, которые могут повредить изоляцию и металл, а также токопроводящей пыли.

Технические параметры

Модель	GW30-25(20)	GW30-32	GW30-40	GW30-63	GW30-80	GW30-100
Номинальный ток нагрева Ith A	25(20)	32	40	63	80	100
Номинальное напряжение Ue В	240 440	240 440	240 440	240 440	240 440	240 440
AC-21A А/кВт	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A А/кВт	20/- 20/	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
АС-23А А/КВТ	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 А/кВт	11,7/3 11,7/5,5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30

Чертеж с размерами
