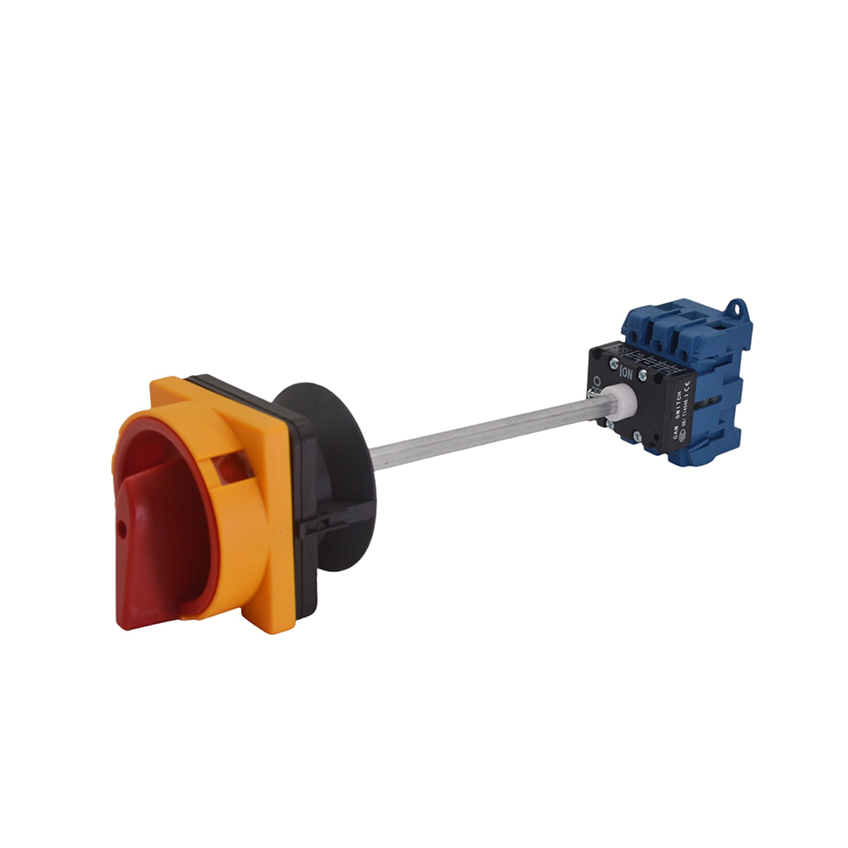

GW30-32B Удлинитель 32A Распределительная дверь Блокировка открывания двери Выключатель-разъединитель с панелью навесного замка Поворотный кулачковый селектор
GW30-32B Удлинитель 32A Распределительная дверь Блокировка открывания двери Выключатель-разъединитель с панелью навесного замка Поворотный кулачковый селектор
Название продукта: выключатель нагрузки Тип привода: поворотный Напряжение изоляции: 690 В Номинальный тепловой ток: 25 А/32 А/40 А/63 А/80 А/100 А Тип тока: переменный ток 50 Гц Рабочее напряжение: 440 В Материал корпуса: огнестойкий пластик Количество положений: 3/4 положения Тип разъема: винтовой Количество положений главного контакта: ВКЛ/ВЫКЛ 2 положения Характеристики: небольшой размер, компактная конструкция, изысканный выбор материалов, хорошая изоляция, функция защиты пальцев и безопасность. Номинальная работа: 8-часовая рабочая система/прерывисто-периодическая рабочая система с рабочей частотой 30 раз/ч. Электрический срок службы: 10000 раз для AC-23, 6000 раз для AC-3 и 2000 раз для вспомогательных контактов. Место происхождения: Чжэцзян, Китай. Применение: различные станки, подъемные механизмы, электрооборудование и машины, а также применение различного промышленного оборудования автоматизации.
Переключатель передачи, также известный как комбинированный переключатель, представляет собой плоскость, вращающуюся влево и вправо. Переключатель передачи в основном используется для включения питания в электрической цепи управления станков, играя роль изолирующего источника питания, а также может использоваться в качестве переключателя управления, который напрямую управляет нечастым запуском и остановкой маломощных асинхронных двигателей. Переключатели передачи также доступны в одно-, двух- и трехполюсном исполнении.Переключатель нагрузки — это коммутационный аппарат, который может использоваться для двух или более источников питания или преобразования нагрузки. Переключатель нагрузки состоит из многосекционных контактов и в основном используется в электрооборудовании для нечастого включения и выключения цепей, соединения питания и нагрузки, измерения трехфазного напряжения и управления прямым и обратным вращением и пуском звезда-треугольник асинхронных двигателей малой мощности. Эти части скреплены болтами как единое целое.Универсальный поворотный переключатель, 3 полюса, 3 фазы, 3НО поворотный кулачковый выключатель питания, выключатель нагрузки 440 В-(80 А)①Универсальный переключатель②Код дизайна③Номинальный рабочий ток
Операция
◆ Переключатель приводит в действие вал и кулачок, чтобы замыкать или размыкать контакт с помощью своей ручки. Форма его кулачка различна. Таким образом, когда ручка находится в разных положениях, контакты различны, чтобы достичь цели схемы преобразования.◆Рабочие положения ручки переключателя обозначены углами. Различные типы переключателей имеют различные контакты.
Структура
◆Переключатель состоит из нескольких групп рабочего механизма, позиционирующего устройства, контакта, контактной системы, вращающегося вала, рукоятки и других компонентов.◆Контакт переключателя, мостовая структура с двойным разрывом контакта, находится в изолированном основании. Подвижный контакт спроектирован так, чтобы быть автоматически регулируемым стилем, чтобы гарантировать, что контакт может быть замкнут и разомкнут одновременно. Кроме того, статический контакт установлен в гнезде контакта. При использовании он полагается на кулачок и кронштейн для работы и управления замыканием и размыканием контакта.
Характеристика
Тонкая обработка, выбор высококачественного материала, гарантия качества.Высокая прочность, отсутствие деформации, длительный срок службы.Малый размер, компактная конструкция, стабильная работа.С функцией защиты пальцев от риска поражения электрическим током.Применимо к станкам, машиностроению, химической промышленности, текстильной промышленности и другим областям.
Условия труда
Температура окружающей среды: ≤ +40℃.Средняя температура за 24 часа: ≤ 35℃Нижний предел температуры окружающей среды: ≥ -5℃Когда максимальная температура достигает +40℃, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность допускается при относительно низкой температуре, например, влажность 90% при 20℃. Необходимо принять меры для борьбы с конденсацией, которая иногда возникает из-за изменения температуры.Окружающая среда должна быть чистой, без легковоспламеняющихся и опасных веществ, газов, которые могут повредить изоляцию и металл, а также токопроводящей пыли.
Параметр продукта
Описание
Размеры мм
Установка мм
К
л мин
L макс.
Э
Ф
Д1
Д2
GW30-20B
50
32
150
48
48
Ф22
Ф4.5
GW30-25B
50
32
150
48
48
Ф22
Ф4.5
GW30-32B
50
32
150
48
48
Ф22
Ф4.5
GW30-40B
61
32
150
48
48
Ф22
Ф4.5
GW30-63B
61
32
150
48
48
Ф22
Ф4.5
GW30-80B
68
32
150
48
48
Ф22
Ф4.5
GW30-100B
68
32
150
48
48
Ф22
Ф4.5
Размеры и установка Единица измерения: мм
Дно с установленным замкомОснование можно установить на стандартную рейку шириной 35 мм.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ :
В:Есть ли у вас каталог? Можете ли вы прислать мне каталог для проверки?
A: Да, у нас есть каталог продукции. Пожалуйста, свяжитесь с нами export@gqele.com.
В: Можете ли вы предоставить образцы?
A: Да, мы можем предоставить образцы. Мы отправим образцы (1-2 шт.), и вам придется оплатить стоимость доставки.
В: Какие виды оплаты вы принимаете?
A: Мы принимаем оплату через T/T (банковский перевод), Western Union и аккредитив. Пожалуйста, убедитесь, что мы сможем получить ту же сумму, что и в счете.
В: Каковы сроки доставки?
A: У нас много товаров на складе. Мы можем отправить товар в течение 3 рабочих дней. Если товара нет на складе или его недостаточно, мы проверим время доставки и сообщим вам в течение 48 часов.
GQEM специализируется на поставке высококачественных переключателей, индикаторов для различных отраслей промышленности. Если вам нужны стандартные продукты или индивидуальные решения, мы можем удовлетворить ваши потребности.
