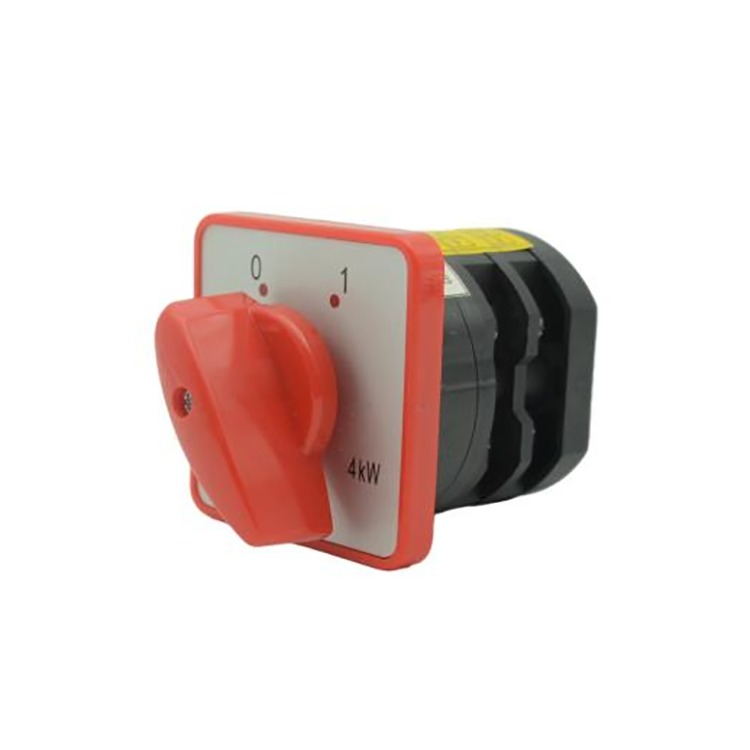

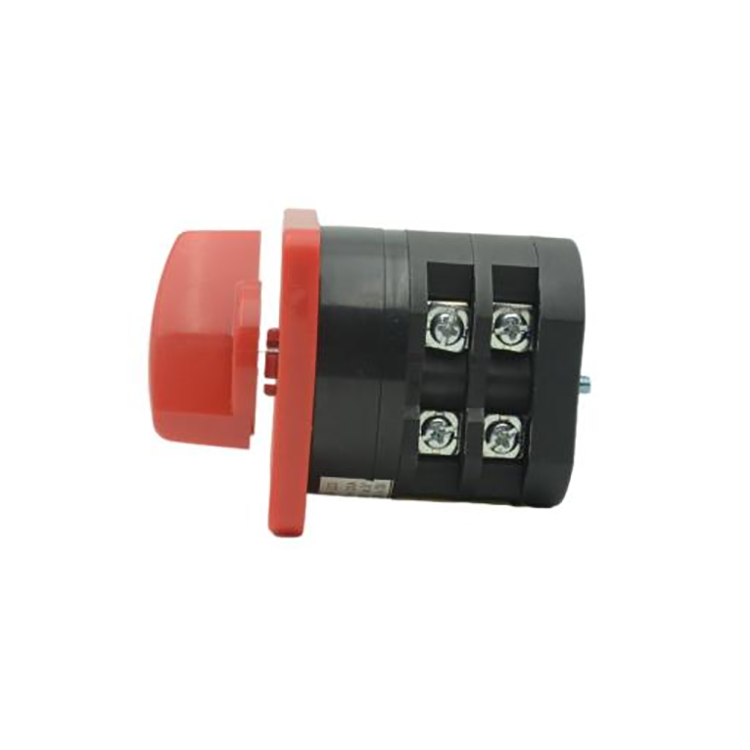

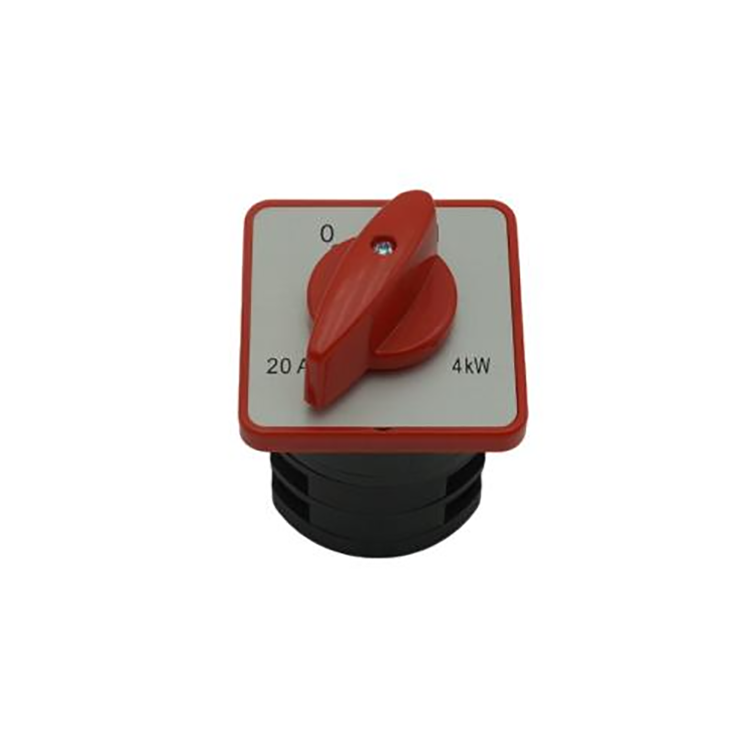

Переключатель, также известный как комбинированный переключатель, представляет собой плоскостную операцию, которая вращается влево и вправо. Переключатель в основном используется для включения питания в электрической цепи управления станков, играя роль изолирующего источника питания, а также может использоваться в качестве переключателя управления, который напрямую управляет нечастым запуском и остановкой маломощных асинхронных двигателей. Переключатели также доступны в одно-, двух- и трехполюсном исполнении. Переключатель представляет собой коммутационное устройство, которое может использоваться для двух или более источников питания или преобразования нагрузки. Переключатель состоит из многосекционных контактов и в основном используется в электрооборудовании для нечастого включения и выключения цепей, подключения питания и нагрузки, измерения трехфазного напряжения и управления прямым и обратным вращением и запуском звезда-треугольник маломощных асинхронных двигателей. Эти части скреплены болтами как единое целое.

GZ5 в основном используется для запуска, реверсирования и переключения скорости двигателя силового распределительного щитка в электрической цепи, а также может использоваться для переключения цепей управления.

①Серия комбинированных переключателей

②Код дизайна

③Номинальный тепловой ток

④Управление мощностью двигателя

Условия труда

Температура окружающей среды: ≤ +40℃.

Средняя температура за 24 часа: ≤ 35℃

Нижний предел температуры окружающей среды: ≥ -5℃

Когда максимальная температура достигает +40℃, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность допускается при относительно низкой температуре, например, влажность 90% при 20℃. Необходимо принять меры для борьбы с конденсацией, которая иногда возникает из-за изменения температуры.

Окружающая среда должна быть чистой, без легковоспламеняющихся и опасных веществ, газов, которые могут повредить изоляцию и металл, а также токопроводящей пыли.

Характеристика

Тонкая обработка, выбор высококачественного материала, гарантия качества.

Высокая прочность, отсутствие деформации, длительный срок службы.

Малый размер, компактная конструкция, стабильная работа.

С функцией защиты пальцев от риска поражения электрическим током.

Применимо к станкам, машинам, химикатам, текстилю и другим отраслям

Технические параметры​​

Спецификация модели	ХЗ5-10	ХЗ5-20	ХЗ5-40
Номинальное рабочее напряжение Ue В	440	440	440
Номинальный тепловой ток Ith A	10	20	40
Номинальный рабочий ток le A	4	8	16
Номинальная мощность управления P кВт	1.7	4.7	7.5

Примечание: n — количество секций контактной системы.

Механическая и электрическая жизнь​​​

Механический ресурс: 0,3×106 ^раз  , рабочая частота 120 раз/час.

Электрический ресурс:

AC-23A 0,03×10 ⁶ раз рабочая частота 120 раз/час

DC-3 0,03×10 ⁶ раз рабочая частота 120 раз/час

AC-4 0,03×10 ⁶ раз рабочая частота 120 раз/час

Внешние размеры и установочные размеры
