Цифровой амперметр напряжения использует высокоточный аналого-цифровой преобразователь (АЦП) для измерения напряжения и тока и может точно измерять фактические значения напряжения и тока. Светодиодный цифровой трубчатый дисплей может четко отображать значения напряжения и тока, что облегчает чтение для пользователей.
Цифровой амперметр можно контролировать с помощью кнопок, чтобы устанавливать и настраивать различные параметры для удовлетворения различных потребностей пользователей. Он имеет такие функции, как защита от перегрузки, которая может эффективно защищать безопасность тестируемой цепи и самого прибора.
Цифровой панельный измеритель имеет компактную и легкую конструкцию, что делает его удобным для переноски и использования.
Светодиодный цифровой дисплей для измерения напряжения и тока широко используется в различных случаях, когда необходимо измерить напряжение и ток, например, в лабораториях, на промышленных производственных площадках и т. д. Он может обеспечивать точные результаты измерений и имеет такие преимущества, как простота использования, простота эксплуатации и интуитивно понятное считывание показаний.
① Классификация стилей жилья
② Классификация стилей панелей
③ Классификация продукта
| М | М1 | М2 |
| Многофункциональный счетчик | Многодисплейный счетчик | Измеритель напряжения и тока |
| А1 | В1 | ВА |
| Текущий счетчик с одним дисплеем | Измеритель напряжения с одним дисплеем | Измеритель напряжения и тока с двойным дисплеем |
| А3 | В3 | |
| Трехфазный амперметр | Трехфазный вольтметр |
④Рабочий блок питания
Источник питания (трансформатор)
◆T1-AC-220В, 50/60Гц;
◆T2-AC-380В,50/60Гц
Импульсный источник питания
◆S1 AC/DC-20~60В;
◆S2 AC/DC-80~260В
⑤Коммуникация
R:RS485(MODBUS) Пустой Без связи
⑥Управление выходом
| Т | М |
| основной выход управления SSR (DC12V) | выход главного управляющего переключателя (реле) |
| В | А |
| аналоговый выход напряжения (0~10 В) | токовый аналоговый выход (4~20 мА) |
| 1 | 2 |
| 1-канальный выход (одно реле) верхний предел выходного сигнала | 2-ходовой выход (двойное реле) верхний предел + нижний предел выход |
| 0 или пусто | |
| Нет управляющего выхода |
⑦Входной сигнал
| CT: Диапазон измерения тока | 0~10А | |
| Диапазон измерения может быть расширен за счет параметров внешнего трансформатора (коэффициент трансформации регулируется, значение по умолчанию – 1) | ||
| CT1: Диапазон измерения тока | 0~100А | |
| Фиксированный диапазон измерения Внешний трансформатор с коэффициентом трансформации 1000/1 (переменный коэффициент не регулируется) | ||
| ПТ | ПТ1 | |
| Трансформатор напряжения (встроенный) | Трансформатор напряжения (внешний) | |
| БТС1 | ||
| Делитель тока (внешний) | ||
⑧Примечания к выходу управления для специального диапазона измерений (если трансформатор внешний, здесь отмечено переменное отношение.)
⑨Настройка функции (код функции представляет собой 3-битную комбинацию цифр)
Рабочая среда
◎Давление воздуха: 86 – 106 кПа
◎Относительная влажность: 45 – 85% RH
Основные технические параметры
◎Заводская настройка по умолчанию многодисплейного счетчика M1 — амперметр. Если на конце обнаружения тока нет входного сигнала, а на конце обнаружения напряжения есть входной сигнал, счетчик автоматически переключится на вольтметр. Если на обоих концах есть входной сигнал, предпочтительным вариантом является амперметр.
◎Максимальная потребляемая мощность прибора: 6 Вт
◎Диапазон частот входного сигнала измерения: 10~99,9 Гц (заводская настройка по умолчанию)
◎Частота дискретизации: около 100 мс
◎Точность измерения: + 0,5%
◎Окружающая среда: температура от -30 до 55 ℃ и влажность ≤ 85% RH без коррозии
◎Контактная емкость реле выхода тревоги: 3A-AC250V/DC30V

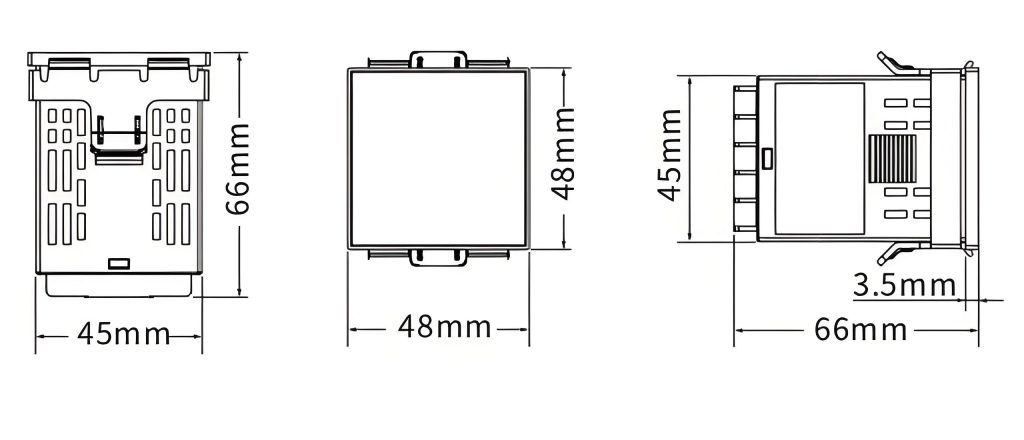

Внешний вид продукта и установочный размер (мм)
| Технические характеристики | Внешние размеры | Размер отверстия в панели |
| Высота*ширина*глубина | Высота*ширина | |
| M2££- | 48*48*66 | 46*46 |
| M5££- | 48*96*66 | 46*92 |
| M6££- | 72*72*66 | 67*67 |
| M8££- | 80*80*66 | 76*76 |
Стиль панели
Панель темной границы
Темная панель
Чертеж цифрового дисплея счетчика
