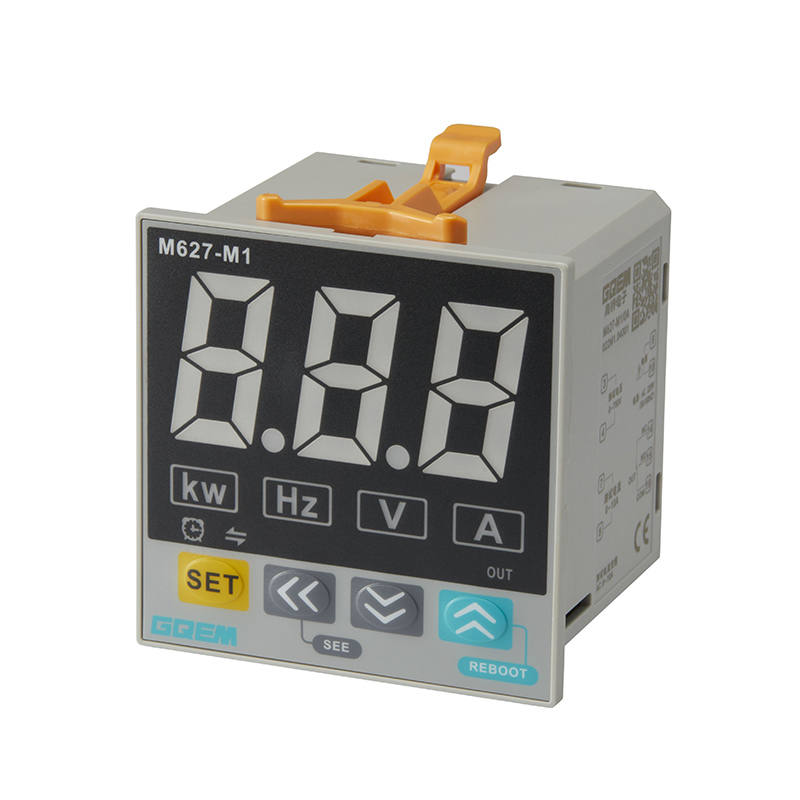

Цифровой амперметр напряжения использует высокоточный аналого-цифровой преобразователь (АЦП) для измерения напряжения и тока и может точно измерять фактические значения напряжения и тока. Светодиодный цифровой трубчатый дисплей может четко отображать значения напряжения и тока, что облегчает чтение для пользователей.
Цифровой амперметр можно контролировать с помощью кнопок, чтобы устанавливать и настраивать различные параметры для удовлетворения различных потребностей пользователей. Он имеет такие функции, как защита от перегрузки, которая может эффективно защищать безопасность тестируемой цепи и самого прибора.
Цифровой панельный измеритель имеет компактную и легкую конструкцию, что делает его удобным для переноски и использования.
Светодиодный цифровой дисплей для измерения напряжения и тока широко используется в различных случаях, когда необходимо измерить напряжение и ток, например, в лабораториях, на промышленных производственных площадках и т. д. Он может обеспечивать точные результаты измерений и имеет такие преимущества, как простота использования, простота эксплуатации и интуитивно понятное считывание показаний.
：Классификация стилей жилья
：Классификация стиля панели
：Классификация продукции
：Рабочий блок питания Блок питания (трансформатор)
| М | М1 | М2 |
| Многофункциональный счетчик | Многодисплейный счетчик | Измеритель напряжения и тока |
| А1 | В1 | ВА |
| Текущий счетчик с одним дисплеем | Измеритель напряжения с одним дисплеем | Измеритель напряжения и тока с двойным дисплеем |
| А3 | В3 | |
| Трехфазный амперметр | Трехфазный вольтметр |
: Коммуникация
| Т1 | Т2 |
| AC220V; 50/60Гц | переменный ток 380 В; 50/60 Гц |
| С1 | С2 |
| Переменный/постоянный ток 20~60 В | Переменный/постоянный ток 80~260 В |
| Р | Пустой |
| RS485 (MODBUS) | Не коммуникация |
： Выход управления
| Т | М |
| основной выход управления SSR (DC12V) | выход главного управляющего переключателя (реле) |
| В | А |
| аналоговый выход напряжения (0~10 В) | токовый аналоговый выход (4~20 мА) |
| 1 | 2 |
| 1-канальный выход (одно реле) верхний предел выходного сигнала | 2-ходовой выход (двойное реле) верхний предел + нижний предел выход |
| 0 или пусто | |
| Нет управляющего выхода |
：Входной сигнал (CT/ CT1/ PT/ PT1/ BTS1)
КТ:
| Диапазон измерения тока | Диапазон измерения может быть расширен |
| 0~10А | определяется параметрами внешнего трансформатора |
| Переменное отношение регулируется | |
| значение по умолчанию равно 1 |
КТ1:
| Диапазон измерения тока (фиксированный) | Внешний трансформатор можно подключить снаружи |
| 0~100А | Коэффициент трансформации 1000/1 (переменный коэффициент не регулируется) |
| ПТ | ПТ1 |
| Трансформатор напряжения (встроенный) | Трансформатор напряжения (внешний) |
| БТС1 | |
| Делитель тока (внешний) |
： Замечания по выходу управления для специального диапазона измерений (если трансформатор внешний, здесь указывается переменный коэффициент.)
：Настройка функции (код функции представляет собой 3-битную комбинацию чисел)
Рабочая среда
| Давление воздуха | Относительная влажность |
| 86 – 106 кПа | 45 – 85% ОВ |
Основные технические параметры
M1: Заводская настройка по умолчанию для многодисплейного измерителя M1 — амперметр. Если на конце обнаружения тока нет входного сигнала, а на конце обнаружения напряжения есть входной сигнал, измеритель автоматически переключится на вольтметр. Если на обоих концах есть входной сигнал, предпочтительным вариантом будет амперметр.
Максимальная потребляемая мощность прибора: 6 Вт
Диапазон частот входного сигнала измерения: 10~99,9 Гц (заводская настройка по умолчанию)
Частота дискретизации: около 100 мс
Точность измерения: + 0,5%
Окружающая среда: температура от -30 до 55 ℃ и относительная влажность ≤ 85% без коррозии.
Емкость контакта реле выхода сигнализации: 3A-AC250V/DC30V

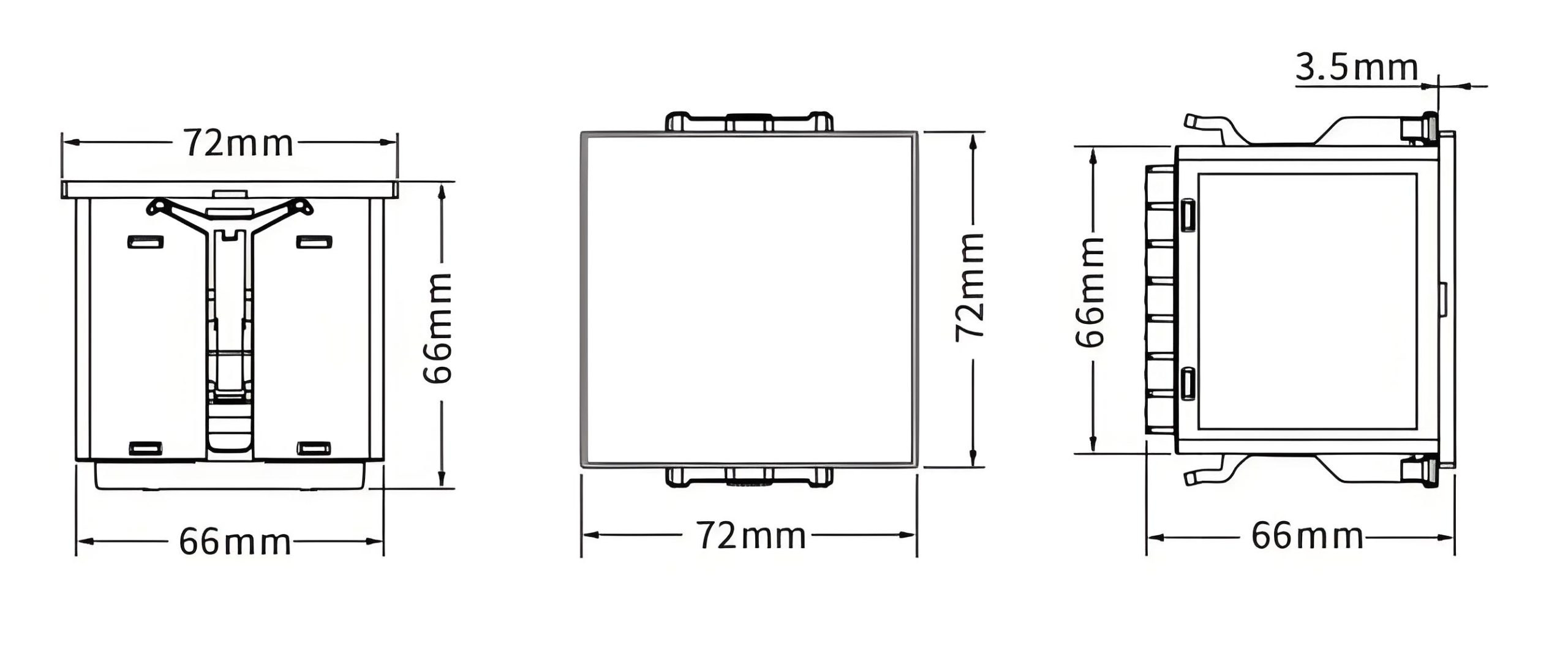

Внешний вид продукта и установочный размер (мм)
| M2 -чжэнфанкс | 48×48×66 | 46×46 |
| М5▢▢ – | 48×96×66 | 46×92 |
| М6 ▢▢ – | 72×72×66 | 67×67 |
| М8 ▢▢ – | 80×80×66 | 76×76 |
Стиль панели
Панель темной границы
Темная панель
